Распределители на плиты:

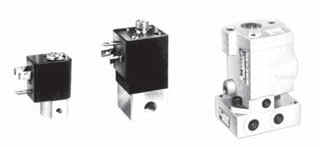

Распределители для монтажа на плиты стандарта ISO

Распределители для монтажа на плитах стандарта ISO 5599/1 выпускаются как в золотниковом (тип W60 и 63), так и в поршневом (W64) исполнении. Электромагнитные распределители оснащены ручным пускателем со стопором и без него. Подача электропитания осуществляется посредством кабеля с разъемом, который присоединяется к штекеру индуктивной катушки распределителя. Такой разъем не входит в стандартный комплект поставки и заказывается отдельно. Все типы распределителей поставляются также в исполнении с пневматическим пускателем.

Внешнее пилотное управление: электромагнитные распределители могут быть оснащены внешним пилотом. Более подробную информацию можно получить у специалистов ROSS.

ROSS предлагает распределители, которые монтируются на плитах стандарта ISO размеров 1, 2, 3 и 4. Схема присоединения распределителя к плите соответствует нормам стандарта ISO. Эти распределители легко могут быть заменены продуктами других производителей.

Распределители для монтажа на плиты стандарта ISO

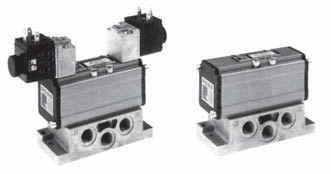

Электромагнитный (слева) и пневматический (справа) распределители ISO, каждый из которых монтируется на одиночной плите с боковым расположением портов входа и выхода сж. воздуха

 Тип W64 (ISO 1-3) включает в себя 5/2-лин./поз. поршневые распределители, которые поставляются как с пневматическим возвратом (одностороннее управление), так и с импульсным переключением (двустороннее управление). Высокотемпературное исполнение оснащается уплотнениями из витона. Функциональное устройство распределителей представлено внизу.

Тип W63 (ISO 1-3) включает в себя золотниковые распределители с эластичными уплотнениями. 5/2-лин./поз. распределители, которые поставляются как с пневматическим возвратом, так и с импульсным переключением. 5/3-лин./поз. модель поставляется с открытым или закрытым центром. Этот функциональный принцип проиллюстрирован ниже.

Тип W60 (ISO 1-4) включает в себя золотниковые 5/2-лин./поз. распределители. Распределители поставляются как с пневматическим возвратом, так и с импульсным переключением. 5/3-лин./поз. модель поставляется с открытым или закрытым центром. Функциональное устройство подобного распределителя и его описание вы найдете ниже.



Распределители, монтирующиеся на плиты стандарта ANSI

Норма ANSI предусматривает не только расположение присоединительных отверстий, но и схему электроподводов между плитой и корпусом распределителя. Плиты для электромагнитных распределителей снабжены разъемом, к которому присоединяется 5-штырьковый штекер, находящийся в корпусе распределителя. Распре делители, монтирующиеся на плиты ANSI, поставляются как в золотниковом (W70), так и в поршневом (W74) исполнении.

Предлагаются модели пяти типоразмеров (kv от 0,9 до 19). Все электромагнитные распределители могут быть снабжены как внутренним, так и внешним пилотом. На трех самых больших размерах переключение с внутреннего на внешний пилот осуществляется путем простой перестановки резьбовых заглушек в корпусе распределителя. В обеих конструкциях меньших типоразмеров переключение с внутреннего на внешний пилот осуществляется автоматически посредством обратного клапана, встроенного в корпус распределителя.

Распределители, монтирующиеся на плиты стандарта ANSI

 Тип W74 включает в себя 5/2-лин./поз. поршневые распределители как с пневматическим возвратом (одностороннее управление), так и с импульсным переключением (двустороннее управление). Высоко-температурное исполнение предусматривает уплотнения из витона.

Тип W70 включает в себя 5/2- и 5/3-лин./поз. золотниковые распределители. 5/2-лин./поз. распределители поставляются как с пневматическим возвратом, так и с импульсным переключением. 3-позиционная модель поставляется с открытым или закрытым центром.

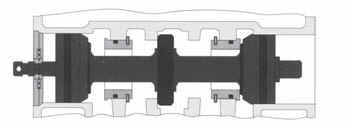

Конструкция поршневого распределителя тип W64 и W74

Металлические внутренние части распределителя, за исключением уплотнений, позволяют ему надежно работать в условиях загрязненной воздушной среды. Плавающий поршень распределителя препятствует его неравномерному износу, создавая условия для длительной бесперебойной работы.

Конструкция поршневого распределителя тип W64 и W74

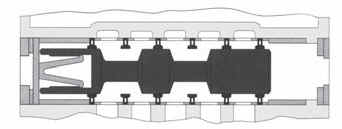

Конструкция золотникового распределителя c эластичными уплотнениями тип W63

Золотник, изготовленный из алюминиевого сплава, с тонко отшлифованными рабочими поверхностями, подвергнутыми глубокому анодированию, установлен в гильзе с эластичными уплотнениями из материала Buna-N. Конструкция такого распределителя препятствует утечкам через золотник, снижает износ и уменьшает трение. Данные распределители имеются в исполнении 5/2-лин./поз. и 5/3-лин./поз.

Конструкция золотникового распределителя c эластичными уплотнениями тип W63

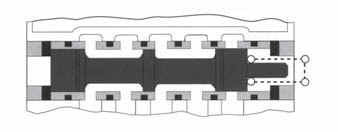

Конструкция золотниковых распределителей тип W60 и W70

Золотник и гильза выполнены с особой точностью из закаленной нержавеющей стали. Тонкий воздушный зазор между золотником и гильзой служит для обеспечения хода золотника и препятствует его износу. Смазка сж. воздуха не требуется.

онструкция золотниковых распределителей тип W60 и W70
